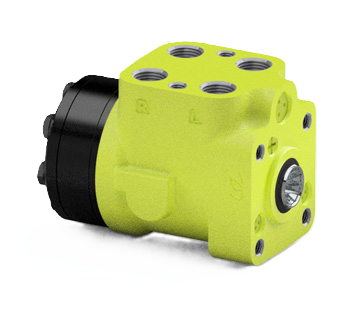

Серия Д22 (открытый центр, без реакции, с понижающим коэффициентом рабочего объема)
Насосы-дозаторы серии Д21 с открытым центром без реакции, с понижающим коэффициентом рабочего объема предназначены для применения в рулевом управлении самоходных машин, где имеется отдельный приводной насос системы рулевого управления. В аварийном режиме при заглушенном двигателе рабочий объем насоса дозатора автоматически уменьшается за счет исключения из работы части геротора, что позволяет с меньшим усилием управлять транспортным средством. Для предохранения гидролиний от перегрузки имеются предохранительный и противоударные клапаны.
Варианты исполнения
По рабочему объему:
- cерия Д22: 125/60, 160/80, 200/100, 250/125 и 315/160 см3.
По размеру присоединительных отверстий:
- с резьбовыми отверстиями для подвода жидкости М22×1,5 (исполнение не обозначается);
- с резьбовыми отверстиями для подвода жидкости М20×1,5 (исполнение −01);
- с резьбовыми отверстиями для подвода жидкости G1/2 (исполнение −02).
По крутящему моменту на валу управления:
- стандартный момент управления (исполнение не обозначается);
- сниженный момент управления (в обозначении указывается буква С).
По наличию клапанов:
- без клапанов (исполнение не обозначается);
- с предохранительным, противоударными и антикавитационными клапанами (в обозначении указывается давление настройки).
Структура условного обозначения
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
|---|---|---|---|---|---|---|---|---|---|---|
| Д22 | . | XXX | / | XXX | - | XX | . | XX | - | XX |
Где:
- 1 — серия насоса-дозатора (Д22 – открытый центр, без реакции, с понижающим коэффициентом рабочего объема);
- 2 — разделитель - точка;
- 3 — подаваемый объем, штатный режим, см.куб. (125, 160, 200, 250, 315);
- 4 — разделитель – дефис;
- 5 — подаваемый объем, аварийный режим, см.куб. (60, 80, 100, 125, 160);
- 6 — разделитель – тире;
- 7 — давление настройки предохранительного клапана, МПа;
- 8 — разделитель - точка;
- 9 — давление настройки противоударных клапанов, МПа;
- 10 — разделитель – тире;
- 11 — исполнение резьбы присоединительных портов (без индекса – М22х1,5; -01 – М20х1,5; -02 – G 1/2).
Основные технические характеристики
| Наименование показателя | Нормы для исполнения насосов-дозаторов | ||||
|---|---|---|---|---|---|
| 125/60 | 160/80 | 200/100 | 250/125 | 315/160 | |
| Подаваемый объем в штатном режиме, см3 | |||||
| 125 | 160 | 200 | 250 | 315 | |
| Подаваемый объем в аварийном режиме, см3 | |||||
| 60 | 80 | 100 | 125 | 157 | |
| Диапазон расхода рабочей жидкости, л/мин | |||||
| 12-35 | 16-50 | 20-50 | 25-50 | 32-50 | |
| Диапазон настройки предохранительного клапана, МПа | |||||
| 7-18 | 7-18 | 7-18 | 7-18 | 7-18 | |
| Диапазон настройки противоударных клапанов, МПа | |||||
| 12-24 | 12-24 | 12-24 | 12-24 | 12-24 | |
| Максимальное давление в сливной полости, МПа | |||||
| 4 | 4 | 4 | 4 | 4 | |
| Крутящий момент на валу управления, Нм | |||||
| 2,2-3,2 | 2,2-3,2 | 2,2-3,2 | 2,2-3,2 | 2,2-3,2 | |
| «Скольжение», об/мин, макс | |||||
| 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | |
| Масса, кг | |||||
| 5,7 | 5,8 | 6,1 | 6,3 | 6,6 | |
| Габаритные размеры, мм | |||||
| длина | 144,7 | 149,4 | 154,6 | 161,2 | 170,7 |
| ширина | 105 | 105 | 105 | 105 | 105 |
| высота | 90 | 90 | 90 | 90 | 90 |

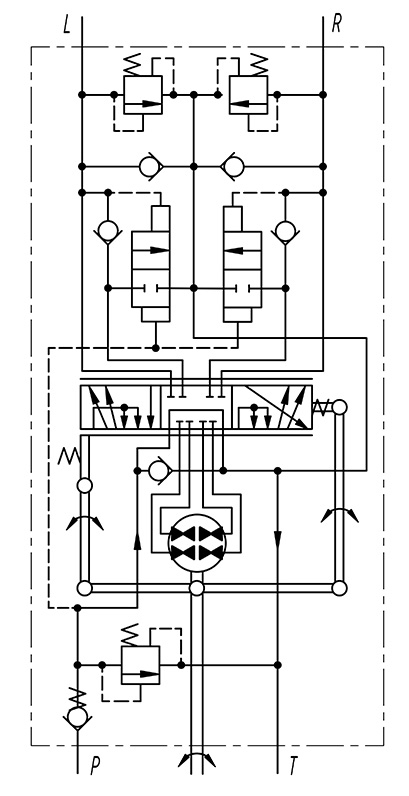

Гидравлическая схема
Гидравлическая схема насоса-дозатора Д22.

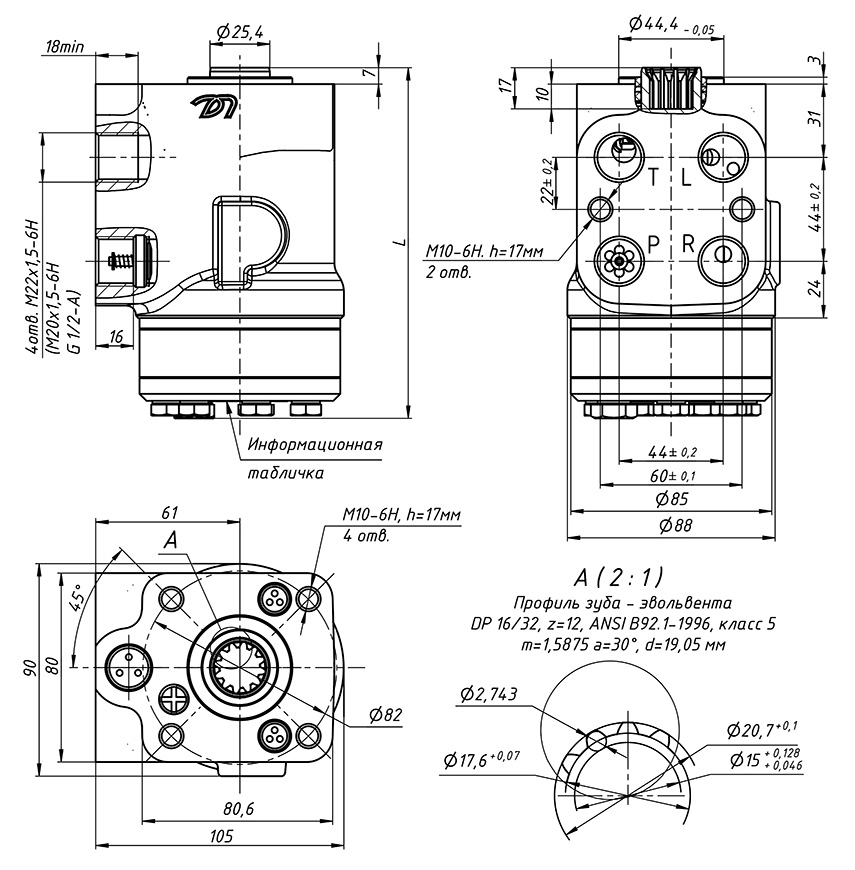

Габаритные и присоединительные размеры насосов-дозаторов серии Д22
Габаритные и присоединительные размеры насосов-дозаторов серии Д22.
Соответствие зарубежным аналогам
| Дозатор-плюс | Rexroth |
|---|---|
| Д22 | LAGU |
