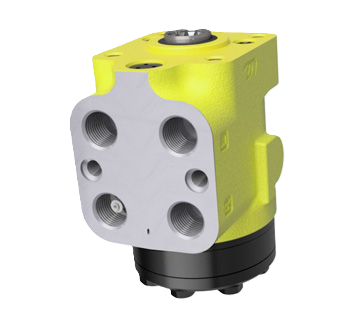

Серия Д21 (закрытый центр, без реакции, линия LS с динамическим сигналом, стыкового монтажа)
Насосы-дозаторы серии Д20 с закрытым центром без реакции и линией LS с динамическим сигналом предназначены для применения в рулевом управлении самоходных машин, где используется один приводной насос для системы рулевого управления и рабочих органов. Применяются эти насосы-дозаторы совместно с приоритетными клапанами стыкового монтажа. Присутствует функция аварийного управления транспортным средством при заглушенном двигателе. Для предохранения гидролиний от перегрузки имеются предохранительный и противоударные клапаны.
Варианты исполнения
По рабочему объему:
- cерия Д21: 40, 50, 63, 80, 100, 125, 160, 200, 250, 315 и 400 см3.
По размеру присоединительных отверстий:
- с резьбовыми отверстиями для подвода жидкости М22×1,5 (исполнение не обозначается);
- с резьбовыми отверстиями для подвода жидкости М20×1,5 (исполнение −01);
- с резьбовыми отверстиями для подвода жидкости G1/2 (исполнение −02).
По крутящему моменту на валу управления:
- стандартный момент управления (исполнение не обозначается);
- сниженный момент управления (в обозначении указывается буква С).
По наличию клапанов:
- без клапанов (исполнение не обозначается);
- с предохранительным, противоударными и антикавитационными клапанами (в обозначении указывается давление настройки).
Структура условного обозначения
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|
| Д21 | XXX | X | - | XX | . | XX | - | XX | LS |
Где:
- 1 — серия насоса-дозатора (Д21 – закрытый центр без реакции, линия LS с динамическим сигналом);
- 2 — подаваемый объем, см.куб. (40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400);
- 3 — крутящий момент на валу управления (без индекса – стандартный, С – сниженный);
- 4 — разделитель – тире;
- 5 — давление настройки предохранительного клапана, МПа;
- 6 — разделитель - точка;
- 7 — давление настройки противоударных клапанов, МПа;
- 8 — разделитель – тире;
- 9 — исполнение резьбы присоединительных портов (без индекса – М22х1,5; -01 – М20х1,5; -02 – G 1/2);
- 10 — наличие линии LS.
Основные технические характеристики
| Наименование показателя | Нормы для исполнения насосов-дозаторов | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | |
| Подаваемый объем, см3 | |||||||||||
| 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | |
| Диапазон расхода рабочей жидкости, л/мин | |||||||||||
| 3-7 | 4-8 | 5-10 | 6-16 | 8-20 | 10-20 | 12-22 | 16-26 | 20-30 | 25-35 | 30-35 | |
| Диапазон настройки предохранительного клапана, МПа | |||||||||||
| 7-19 | 7-19 | 7-19 | 7-19 | 7-19 | 7-19 | 7-19 | 7-19 | 7-19 | 7-19 | 7-19 | |
| Диапазон настройки противоударных клапанов, МПа | |||||||||||
| 12-25 | 12-25 | 12-25 | 12-25 | 12-25 | 12-25 | 12-25 | 12-25 | 12-25 | 12-25 | 12-25 | |
| Максимальное давление в сливной полости, МПа | |||||||||||
| 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| Крутящий момент на валу управления, Нм | |||||||||||
| основное исполнение | 2,9-3,8 | 2,9-3,8 | 2,9-3,8 | 2,9-3,8 | 2,9-3,8 | 2,9-3,8 | 2,9-3,8 | 2,9-3,8 | 2,9-3,8 | 2,9-3,8 | 2,9-3,8 |
| исполнение «С» | 1,5-2,3 | 1,5-2,3 | 1,5-2,3 | 1,5-2,3 | 1,5-2,3 | 1,5-2,3 | 1,5-2,3 | 1,5-2,3 | 1,5-2,3 | 1,5-2,3 | 1,5-2,3 |
| «Скольжение», об/мин, макс | |||||||||||
| 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2 | 2 | 2 | 2 | 2 | |
| Масса, кг | |||||||||||
| 5,2 | 5,2 | 5,3 | 5,4 | 5,5 | 5,7 | 5,8 | 6,1 | 6,3 | 6,6 | 7,1 | |
| Габаритные размеры, мм | |||||||||||
| длина | 134,6 | 134,9 | 136,6 | 138,8 | 144,7 | 144,7 | 149,4 | 154,6 | 161,2 | 170,7 | 181,2 |
| ширина | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 |
| высота | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
Гидравлическая схема
Гидравлическая схема насоса-дозатора Д21.

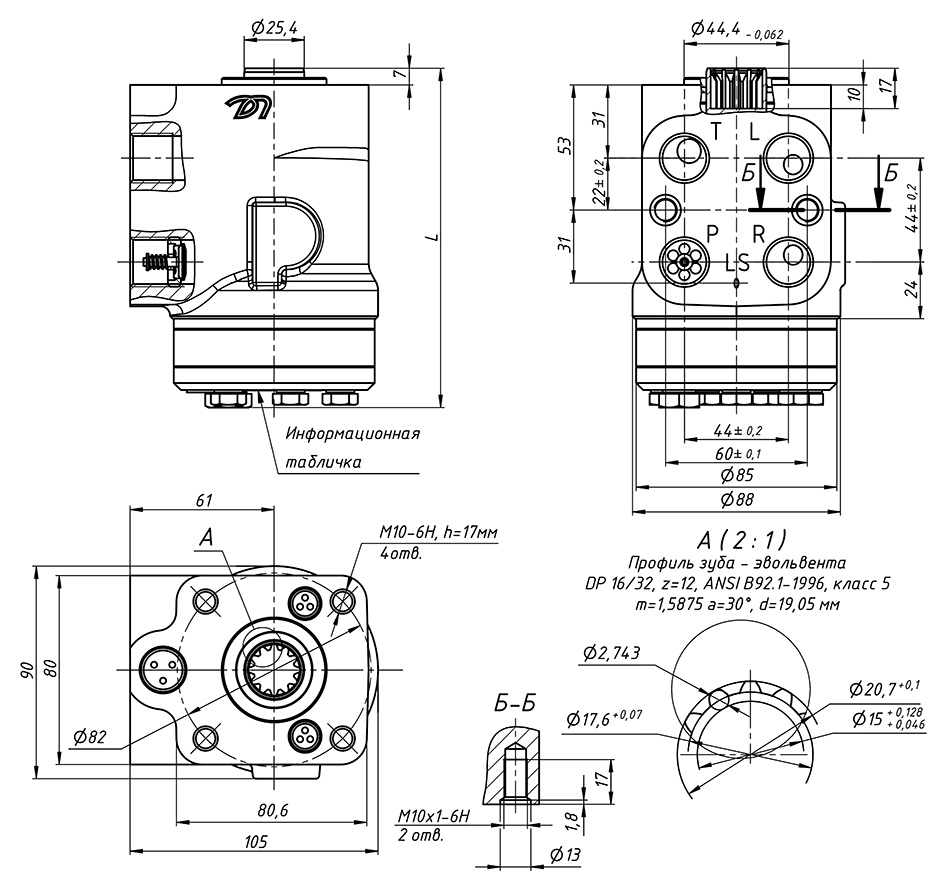

Габаритные и присоединительные размеры насосов-дозаторов серии Д21
Габаритные и присоединительные размеры насосов-дозаторов серии Д21.
Соответствие зарубежным аналогам
| Дозатор-плюс | Danfoss | M+S |
|---|---|---|
| Д21 | OSPC LS (OLSA) |
HKU/5D HKUS/5D |
