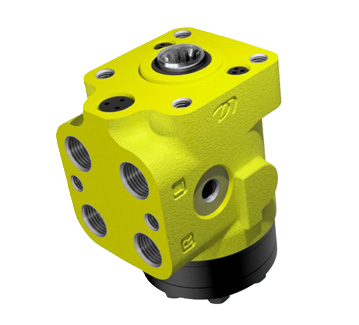

Серия Д20 (закрытый центр, без реакции, линия LS с динамическим сигналом)

Насосы-дозаторы серии Д20 с закрытым центром без реакции и линией LS с динамическим сигналом предназначены для применения в рулевом управлении самоходных машин, где используется один приводной насос для системы рулевого управления и рабочих органов. Применяются эти насосы-дозаторы совместно с приоритетными клапанами. Присутствует функция аварийного управления транспортным средством при заглушенном двигателе. Для предохранения гидролиний от перегрузки имеются предохранительный и противоударные клапаны.

Варианты исполнения

По рабочему объему:

cерия Д20: 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630 и 800 см³.

По размеру присоединительных отверстий:

с резьбовыми отверстиями для подвода жидкости М22×1,5 (исполнение не обозначается);
с резьбовыми отверстиями для подвода жидкости М20×1,5 (исполнение −01);
с резьбовыми отверстиями для подвода жидкости G1/2 (исполнение −02).

По крутящему моменту на валу управления:

стандартный момент управления (исполнение не обозначается);
сниженный момент управления (в обозначении указывается буква С).

По наличию клапанов:

без клапанов (исполнение не обозначается);
с предохранительным, противоударными и антикавитационными клапанами (в обозначении указывается давление настройки).

Структура условного обозначения

1	2	3	4	5	6	7	8	9	10
Д20	XXX	X	-	XX	.	XX	-	XX	LS

Где:

1 — серия насоса-дозатора (Д20 – закрытый центр без реакции, линия LS с динамическим сигналом);
2 — подаваемый объем, см.куб. (40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800);
3 — крутящий момент на валу управления (без индекса – стандартный, С – сниженный);
4 — разделитель – тире;
5 — давление настройки предохранительного клапана, МПа;
6 — разделитель - точка;
7 — давление настройки противоударных клапанов, МПа;
8 — разделитель – тире;
9 — исполнение резьбы присоединительных портов (без индекса – М22х1,5 основных портов и М12х1,5 порт LS; -01 – М20х1,5 основных портов и М12х1,5 порт LS; -02 – G 1/2 основных портов и G 1/4 порт LS);
10 — наличие линии LS.

Основные технические характеристики

Наименование показателя	Нормы для исполнения насосов-дозаторов
Наименование показателя	40	50	63	80	100	125	160	200	250	315	400	500	630	800
Подаваемый объем, см³
	40	50	63	80	100	125	160	200	250	315	400	500	630	800
Диапазон расхода рабочей жидкости, л/мин
	3-7	4-8	5-10	6-16	8-20	10-20	12-22	16-26	20-30	25-35	30-35	35-50	50-70	60-80
Диапазон настройки предохранительного клапана, МПа
	7-19	7-19	7-19	7-19	7-19	7-19	7-19	7-19	7-19	7-19	7-19	7-19	7-19	7-19
Диапазон настройки противоударных клапанов, МПа
	12-25	12-25	12-25	12-25	12-25	12-25	12-25	12-25	12-25	12-25	12-25	12-25	12-25	12-25
Максимальное давление в сливной полости, МПа
	4	4	4	4	4	4	4	4	4	4	4	4	4	4
Крутящий момент на валу управления, Нм
основное исполнение	2,9-3,8	2,9-3,8	2,9-3,8	2,9-3,8	2,9-3,8	2,9-3,8	2,9-3,8	2,9-3,8	2,9-3,8	2,9-3,8	2,9-3,8	2,9-3,8	2,9-3,8	2,9-3,8
исполнение «С»	1,5-2,3	1,5-2,3	1,5-2,3	1,5-2,3	1,5-2,3	1,5-2,3	1,5-2,3	1,5-2,3	1,5-2,3	1,5-2,3	1,5-2,3	1,5-2,3	1,5-2,3	1,5-2,3
«Скольжение», об/мин, макс
	2,5	2,5	2,5	2,5	2,5	2,5	2	2	2	2	2	2	2	2
Масса, кг
	5,2	5,2	5,3	5,4	5,5	5,7	5,8	6,1	6,3	6,6	7,1	7,5	8,1	9,1
Габаритные размеры, мм
длина	134,6	134,9	136,6	138,8	144,7	144,7	149,4	154,6	161,2	170,7	181,2	194,2	213,2	233,8
ширина	107	107	107	107	107	107	107	107	107	107	107	107	107	107
высота	90	90	90	90	90	90	90	90	90	90	90	90	90	90

Гидравлическая схема

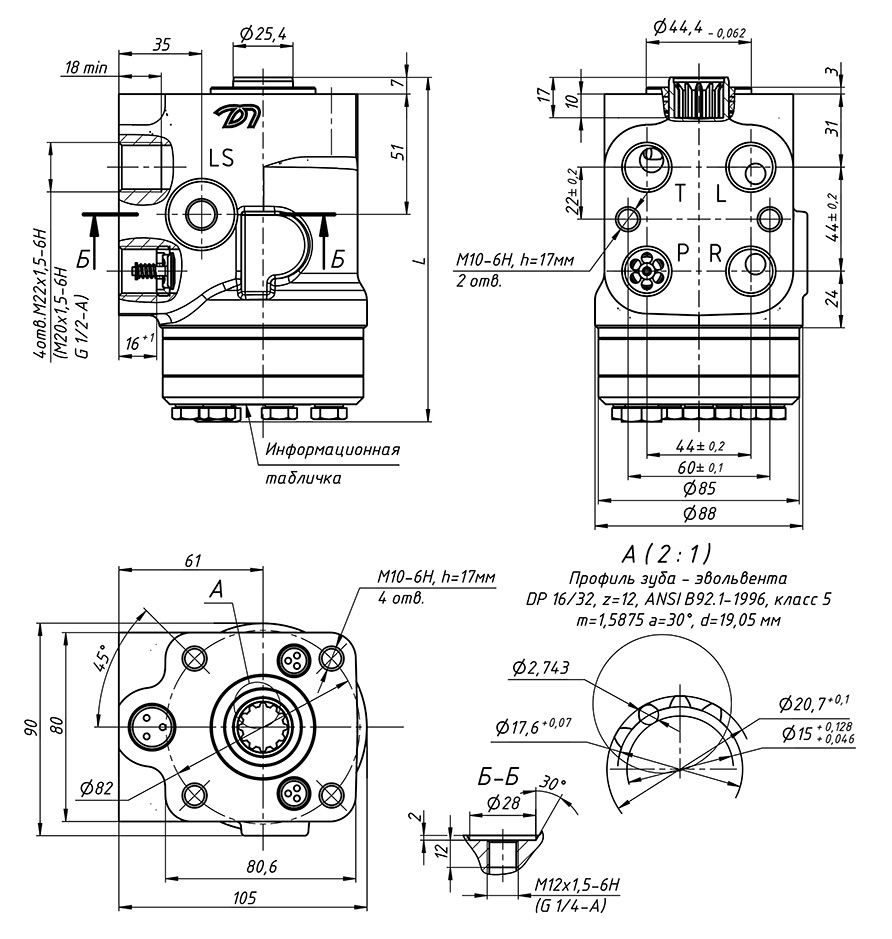

Габаритные и присоединительные размеры насосов-дозаторов серии Д20

Соответствие зарубежным аналогам

Дозатор-плюс	Danfoss	M+S	THOT (ZiHYD)	Салео
Д20	OSPC LS dynamic OSPB LS dynamic	HKU/5D HKUS/5D	BPBS5T BSR5	DLD
