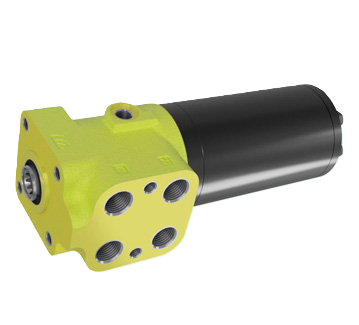

Серия Д17 (закрытый центр, без реакции, с линией LS, с большими рабочими объемами)
Насосы-дозаторы серии Д17 с закрытым центром без реакции, линией LS со статическим сигналом, и увеличенными проходными сечениями предназначены для применения в рулевом управлении тяжелых самоходных машин, где используется один приводной насос для системы рулевого управления и рабочих органов. Применяются эти насосы-дозаторы совместно с приоритетными клапанами. Допускается применение с заглушенной линией LS в гидросистемах без функции приоритета на рабочие органы (с регулируемым питающим насосом и/или гидроаккумуляторами) Имеется исполнение с предохранительным и противоударными клапанами.
Варианты исполнения
По рабочему объему:
- cерия Д17: 500, 630, 800, 1000 и 1200 см3.
По размеру присоединительных отверстий:
- с резьбовыми отверстиями для подвода жидкости М22×1,5 (исполнение не обозначается);
- с резьбовыми отверстиями для подвода жидкости М20×1,5 (исполнение −01);
- с резьбовыми отверстиями для подвода жидкости G1/2 (исполнение −02).
По крутящему моменту на валу управления:
- стандартный момент управления (исполнение не обозначается);
- сниженный момент управления (в обозначении указывается буква С).
По наличию клапанов:
- без клапанов (исполнение не обозначается);
- с предохранительным, противоударными и антикавитационными клапанами (в обозначении указывается давление настройки).
Структура условного обозначения
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|
| Д17 | XXX | X | - | XX | . | XX | - | XX | LS |
Где:
- 1 — серия насоса-дозатора (Д17 – закрытый центр без реакции с линией LS, с увеличенными проходными сечениями);
- 2 — подаваемый объем, см.куб. (500, 630, 800, 1000, 1200);
- 3 — крутящий момент на валу управления (без индекса – стандартный, С – сниженный);
- 4 — разделитель – тире;
- 5 — давление настройки предохранительного клапана, МПа;
- 6 — разделитель - точка;
- 7 — давление настройки противоударных клапанов, МПа;
- 8 — разделитель – тире;
- 9 — исполнение резьбы присоединительных портов (без индекса – М22х1,5 основных портов и М12х1,5 порт LS; -01 – М20х1,5 основных портов и М12х1,5 порт LS; -02 – G 1/2 основных портов и G 1/4 порт LS);
- 10 — наличие линии LS.
| Наименование показателя | Нормы для исполнения насосов-дозаторов | ||||
|---|---|---|---|---|---|
| 500 | 630 | 800 | 1000 | 1200 | |
| Подаваемый объем, см3 | |||||
| 500 | 630 | 800 | 1000 | 1200 | |
| Максимальный расход рабочей жидкости, л/мин | |||||
| 90 | 90 | 90 | 90 | 90 | |
| Диапазон настройки предохранительного клапана, МПа | |||||
| 7-19 | 7-19 | 7-19 | 7-19 | 7-19 | |
| Диапазон настройки противоударных клапанов, МПа | |||||
| 12-25 | 12-25 | 12-25 | 12-25 | 12-25 | |
| Максимальное давление в сливной полости, МПа | |||||
| 4 | 4 | 4 | 4 | 4 | |
| Крутящий момент на валу управления, Нм | |||||
| основное исполнение | 2,9-3,8 | 2,9-3,8 | 2,9-3,8 | 2,9-3,8 | 2,9-3,8 |
| исполнение «С» | 1,5-2,3 | 1,5-2,3 | 1,5-2,3 | 1,5-2,3 | 1,5-2,3 |
| «Скольжение», об/мин, макс | |||||
| 2 | 2 | 2 | 2 | 2 | |
| Масса, кг | |||||
| 7,7 | 8,3 | 9,3 | 10,1 | 10,9 | |
| Габаритные размеры, мм | |||||
| длина | 204,0 | 223,0 | 243,6 | 271,1 | 290,8 |
| ширина | 105 | 105 | 105 | 105 | 105 |
| высота | 90 | 90 | 90 | 90 | 90 |
Гидравлическая схема

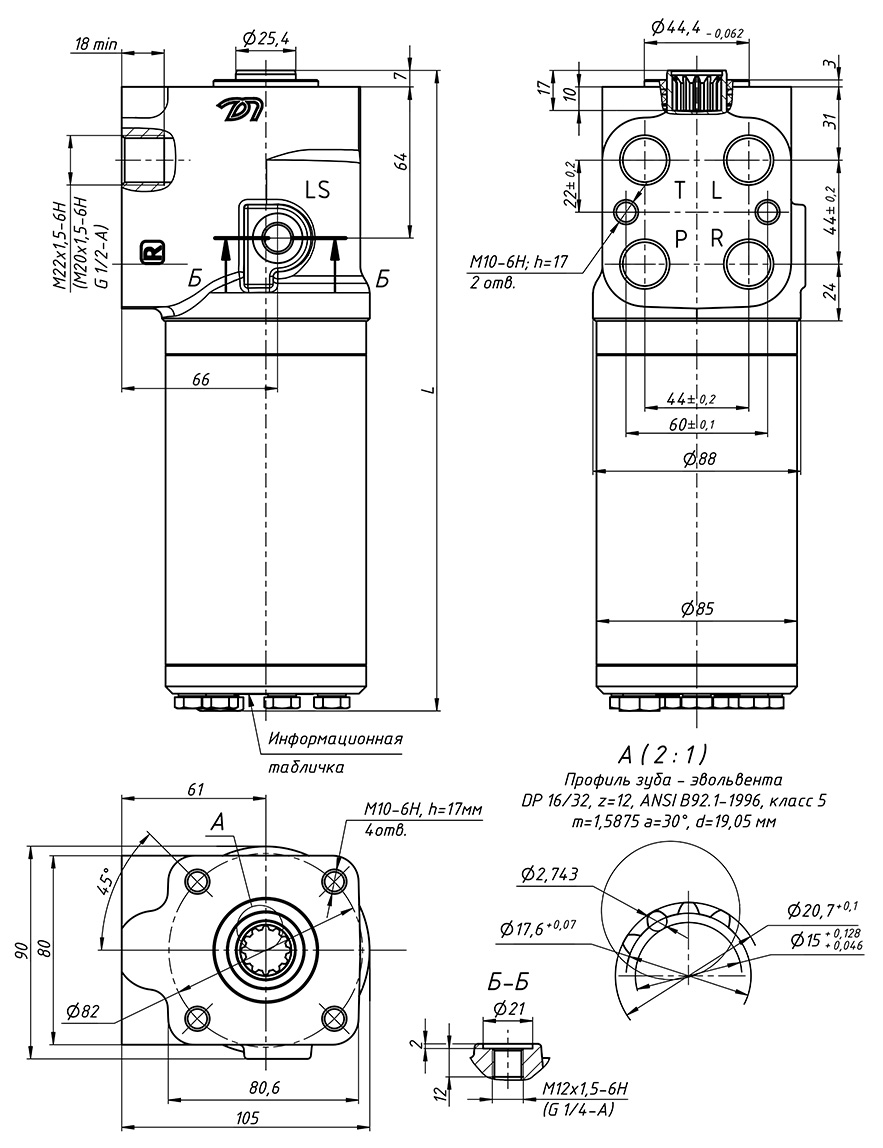

Габаритные и присоединительные размеры насосов-дозаторов серии Д17
Соответствие зарубежным аналогам
| Дозатор-плюс | Danfoss | M+S | THOT (ZiHYD) |
|---|---|---|---|
| Д17 | OSPL LS static | HKUL/5DT | BHR5 |
