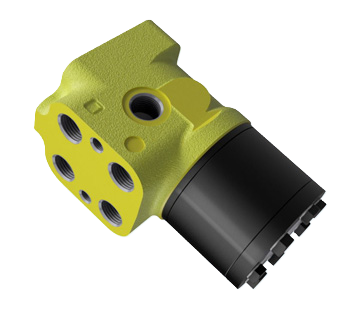

Серия Д16 (открытый центр, без реакции, с дополнительным портом EF и встроенной функцией приоритета)

Насосы-дозаторы серии Д16 с открытым центром без реакции с дополнительным портом EF и встроенной функцией приоритета предназначены для применения в рулевом управлении самоходных машин, где используется один приводной насос для системы рулевого управления и рабочих органов. Встроенная функция приоритета позволяет применять эти насосы-дозаторы без приоритетного клапана, что упрощает конструкцию системы рулевого управления. При повороте приоритет остается за рулевым управлением, снижая расход рабочей жидкости на другие рабочие органы машины. Присутствует функция аварийного управления транспортным средством при заглушенном двигателе. Для предохранения гидролиний от перегрузки имеются предохранительный и противоударные клапаны.

Варианты исполнения

По рабочему объему:

• cерия Д16: 40, 50, 63, 80, 100, 125, 160, 200, 250, 315 и 400 см³.

По размеру присоединительных отверстий:

• с резьбовыми отверстиями для подвода жидкости М22×1,5 (исполнение не обозначается);
• с резьбовыми отверстиями для подвода жидкости М20×1,5 (исполнение −01);
• с резьбовыми отверстиями для подвода жидкости G1/2 (исполнение −02).

По крутящему моменту на валу управления:

• стандартный момент управления (исполнение не обозначается);
• сниженный момент управления (в обозначении указывается буква С).

По наличию клапанов:

• без клапанов (исполнение не обозначается);
• с предохранительным, противоударными и антикавитационными клапанами (в обозначении указывается давление настройки).

Структура условного обозначения

Где:

• 1 — серия насоса-дозатора (Д16 – открытый центр, без реакции, с дополнительным портом EF и встроенной функцией приоритета);
• 2 — подаваемый объем, см.куб. (40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400);
• 3 — разделитель – тире;
• 4 — давление настройки предохранительного клапана, только для насосов-дозаторов с рабочим объемом до 200 см.куб. включительно, МПа;
• 5 — разделитель - точка;
• 6 — давление настройки противоударных клапанов, только для насосов-дозаторов с рабочим объемом до 200 см.куб. включительно, МПа;
• 7 — разделитель – тире;
• 8 — исполнение резьбы присоединительных портов (без индекса – М22х1,5; -01 – М20х1,5; -02 – G 1/2).

Гидравлическая схема

Гидравлическая схема насоса-дозатора Д16 без клапанов.

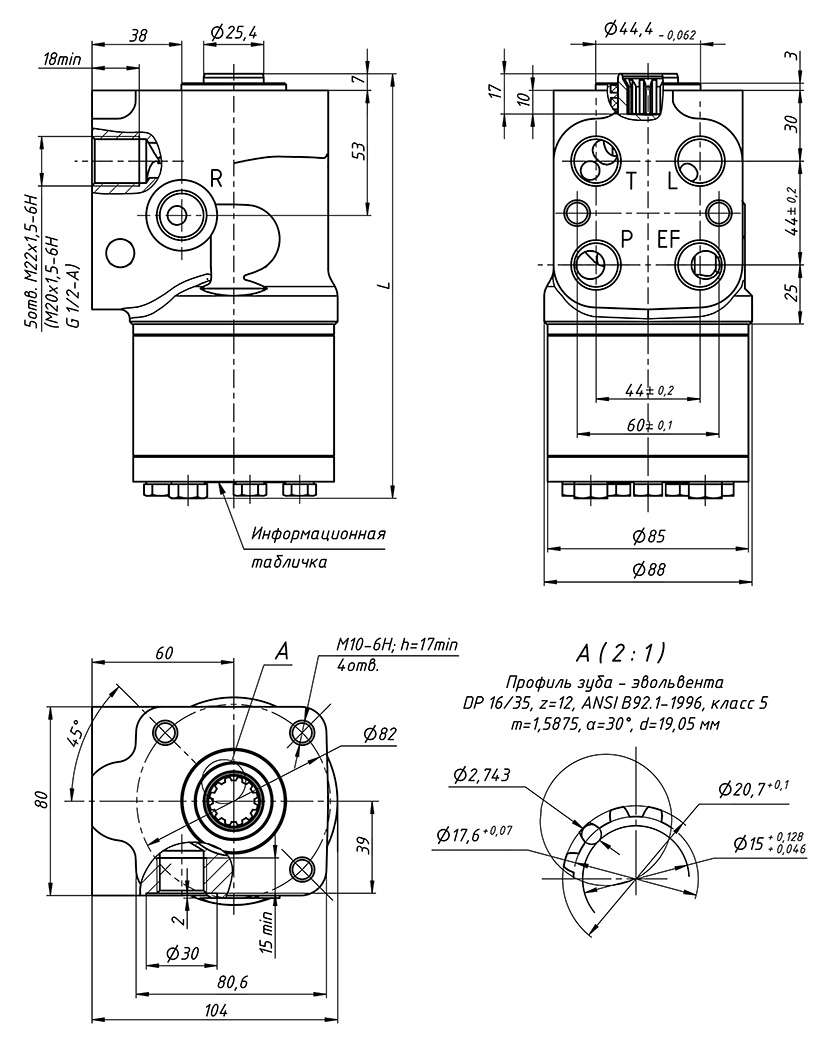

Габаритные и присоединительные размеры насосов-дозаторов серии Д16

Габаритные и присоединительные размеры насосов-дозаторов серии Д16.

Соответствие зарубежным аналогам
