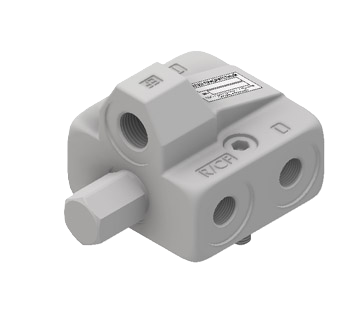

Серия КПС-40/80
Приоритетные клапаны серии КПС-40 и КПС-80 предназначены для работы в гидросистемах с номинальным расходом 40 и 80 л/мин. Литой корпус имеет стыковую поверхность для непосредственного крепления на насосе-дозаторе и соединения соответствующих гидролиний насоса-дозатора и клапана приоритетного. Подвод рабочей жидкости осуществляется через порты в корпусе приоритетного клапана. Такая компоновка обеспечивает компактность узла рулевого управления и уменьшение количества трубопроводов в сравнении с использованием клапанов серии КПТ.
Технические характеристики
| Номинальный расход, л/мин | ||
| 40 | ||
| 80 | ||
| Давление управления, МПа | ||
| 0,4 | ||
| 0,7 | ||
| 1,0 | ||
| Максимальное давление в портах, МПа | ||
| P, EF | 25,0 | |
| CF | 21,0 | |
| R, L | 28,0 | |
| LS | 21,0 | |
| T | 2,0 | |
| Тип сигнала | ||
| статический | ||
| динамический | ||
| Тип резьб | ||
| P, EF | G 1/2 | M22x1,5 |
| T, R, L | G 3/8 | M18x1,5 |
| Масса, кг | ||
| 2,3 | ||
Гидравлическая схема

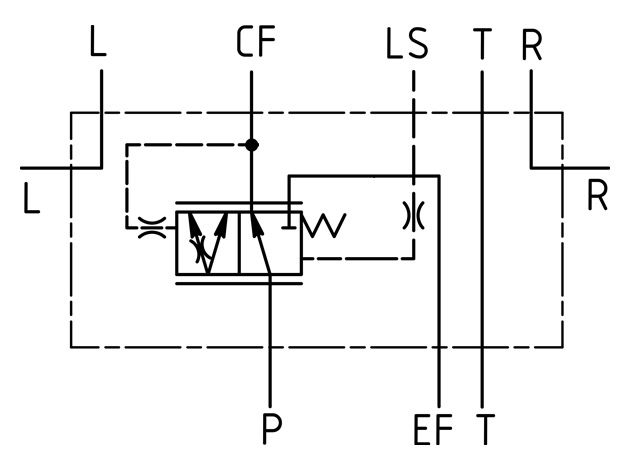

КПС-40/80

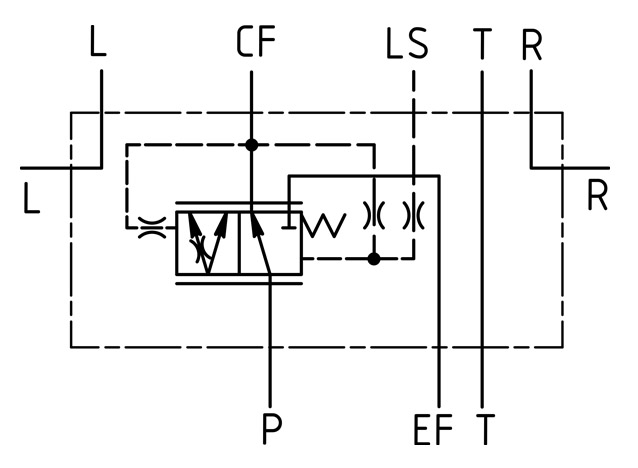

КПСД-40/80

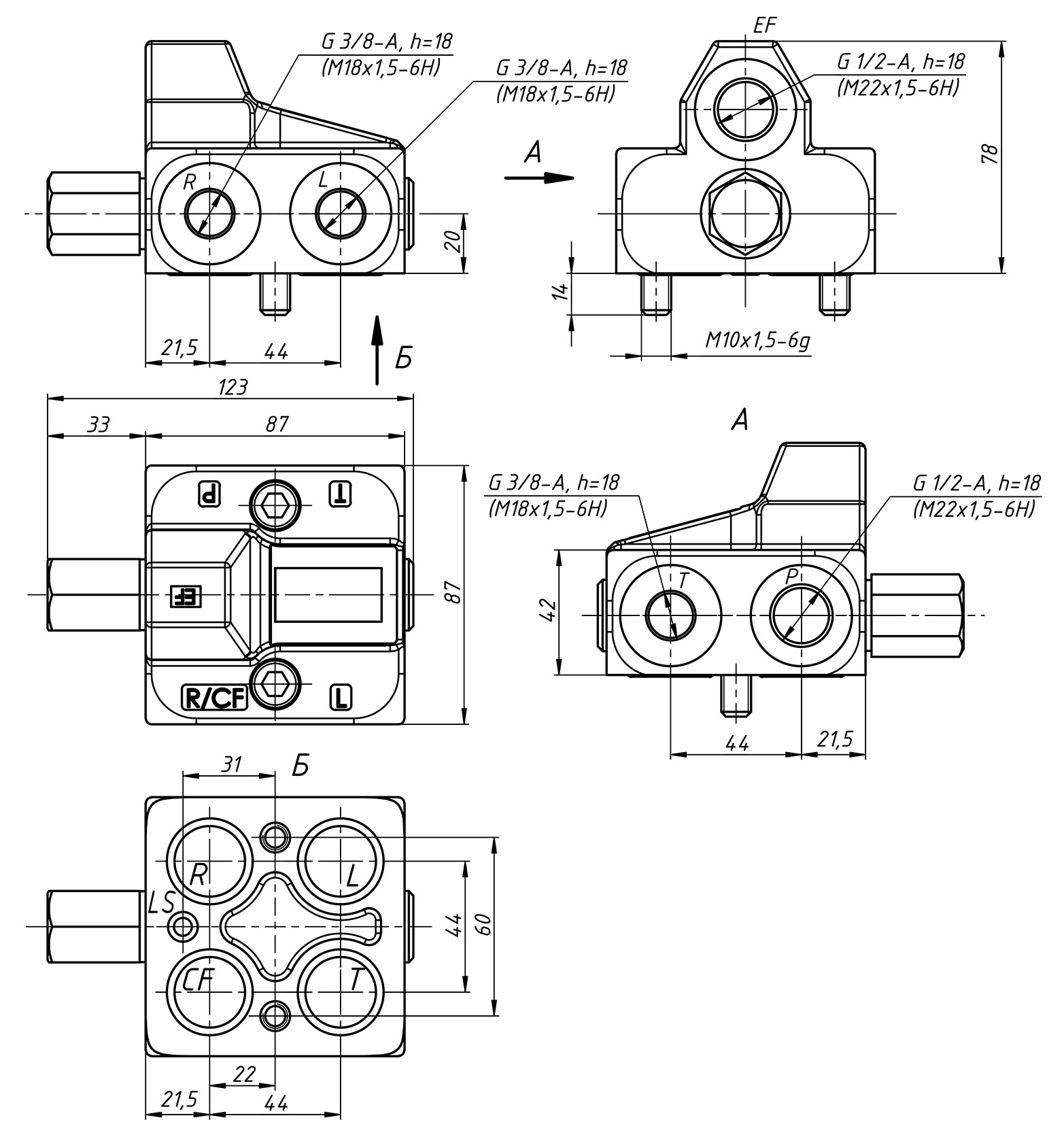

Габаритные и присоединительные размеры
Габаритные и присоединительные размеры клапанов приоритетных КПС-40, КПСД-40, КПС-80, КПСД-80.
