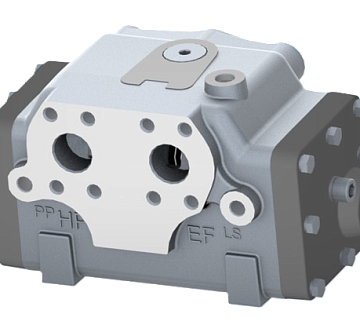

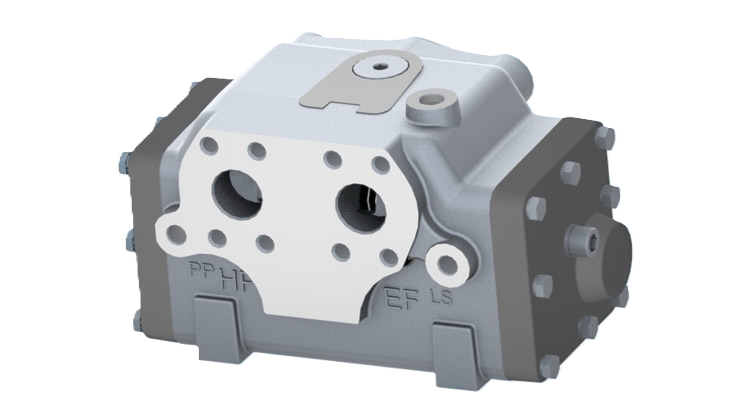

Усилители потока
Принцип работы
Усилители потока используются в гидросистемах тяжелых транспортных средств, где требуется большой поток рабочей жидкости для их рулевого управления. Дополнительно усилитель имеет функцию приоритета с возможностью распределять поток на две части: без приоритета к гидрофицированным рабочим органам машины и с приоритетом к гидрообъемному рулевому управлению.
Усилители потока используются в гидросистемах тяжелых транспортных средств, где требуется большой поток рабочей жидкости для их рулевого управления. Дополнительно усилитель имеет функцию приоритета с возможностью распределять поток на две части: без приоритета к гидрофицированным рабочим органам машины и с приоритетом к гидрообъемному рулевому управлению.
Для непосредственного управления усилителем потока используются насосы-дозаторы схемы XLS с каналами R и L, в нейтральном положении соединенные со сливом.
Область применения
Усилители потока применяются на карьерной технике, тракторах, судах и др. тяжелых машинах.
Варианты исполнения
- по номинальному расходу рабочей жидкости: 240, 400 л/мин;
- по коэффициенту усиления: 4, 5, 8, 10;
- по типу управляемого сигнала: статический;
- по давлению управления: 0.7, 1.0, 1.6 МПа.
Структура условного обозначения усилителя потока
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|
| УП | - | Х | ХХ | / | ХХ | - | ХХ | - | ХХ |
Где:
- 1 – тип изделия (УП – усилитель потока);
- 2 – разделитель – точка;
- 3 – номинальный расход рабочей жидкости (А – 240 л/мин, Б – 400 л/мин);
- 4 – коэффициент усиления (4, 5, 8, 10);
- 5 – разделитель – дробь;
- 6 – давление управления, МПа (0.7, 1.0, 1.6);
- 7 – разделитель – тире;
- 8 – давление настройки предохранительного клапана, МПа
- 9 – давление настройки противоударных клапанов, МПа
| Номинальный расход, л/мин | ||
| 240 | ||
| 400 | ||
| Коэффициент усиления | ||
| 4 | ||
| 5 | ||
| 8 | ||
| 10 | ||
| Давление управления, МПа | ||
| 0,7 | ||
| 1,0 | ||
| 1,6 | ||
| Максимальное давление в портах, МПа | ||
| HP, EF, CL CR | 28,0 | |
| LS, PP, P, L, R | 24,0 | |
| HT | 1,5 – А | 1,0 – Б |
| T | 1,5 | |
| Тип сигнала | ||
| статический | ||
| Давление настройки предохранительного клапана, МПа | ||
| 10,0 – 24,0 | ||
| Давление настройки противоударных клапанов, МПа | ||
| 16,5 – 27,0 | ||
| Тип резьб | А | Б |
| HP, EF | G 3/8 | 1 1/4 SAE фланец |
| HT, CL, CL | G 3/8 | 1 SAE фланец |
| P, T, L, R | G 1/2 | G 1/2 |
| PP, LS | G 1/4 | G 1/4 |
| Масса, кг | ||
| 29,0 | ||

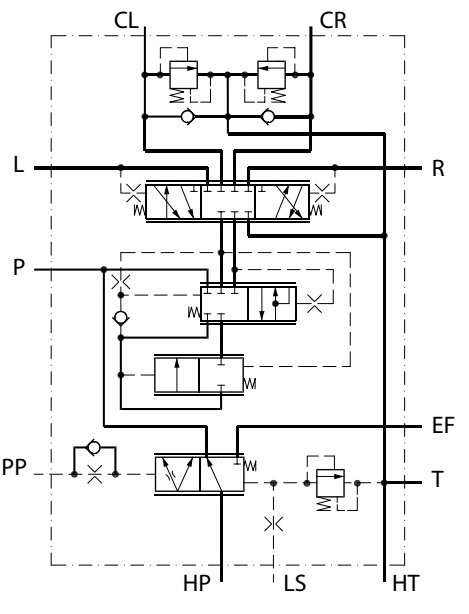

Гидравлическая схема

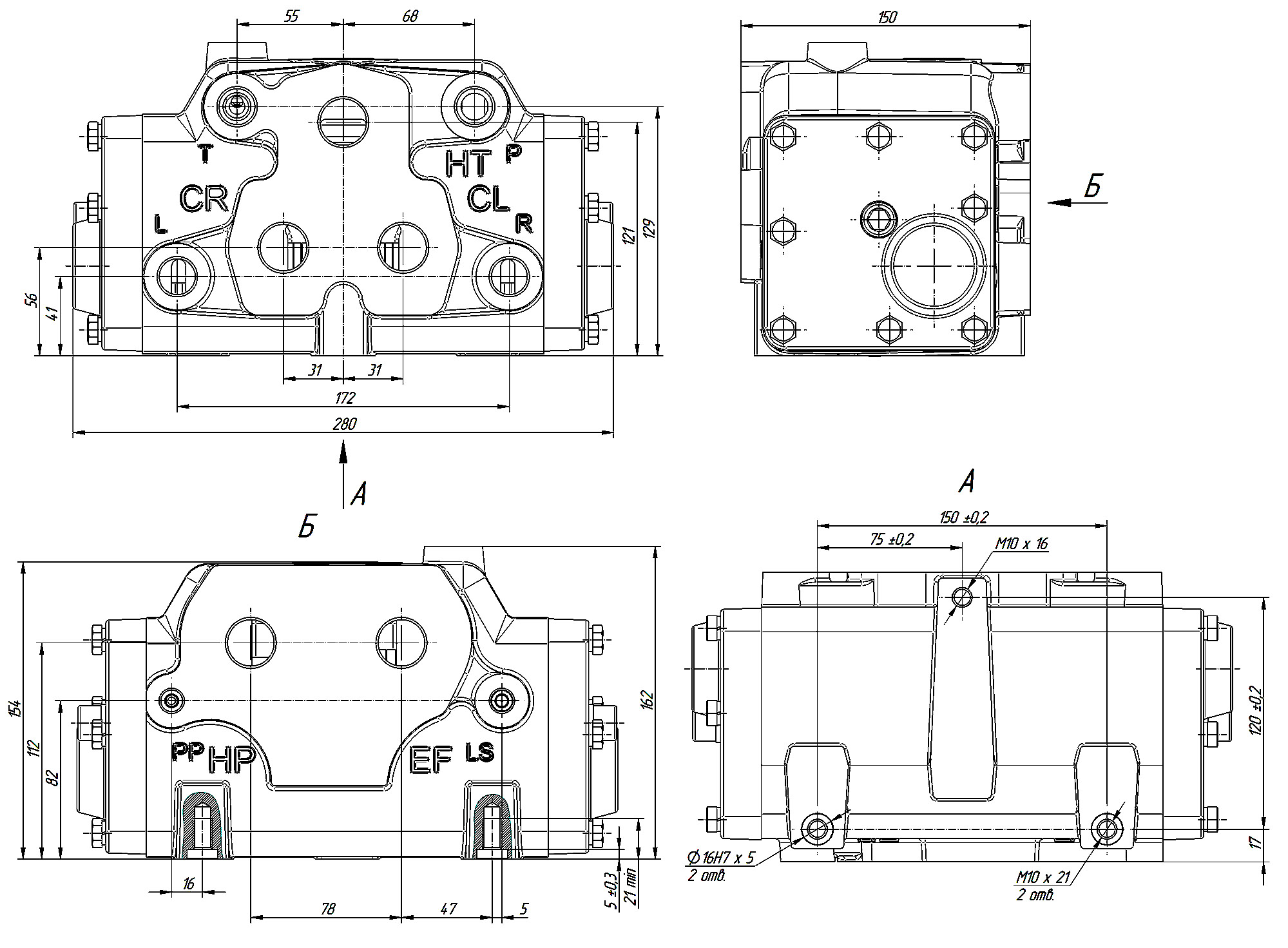

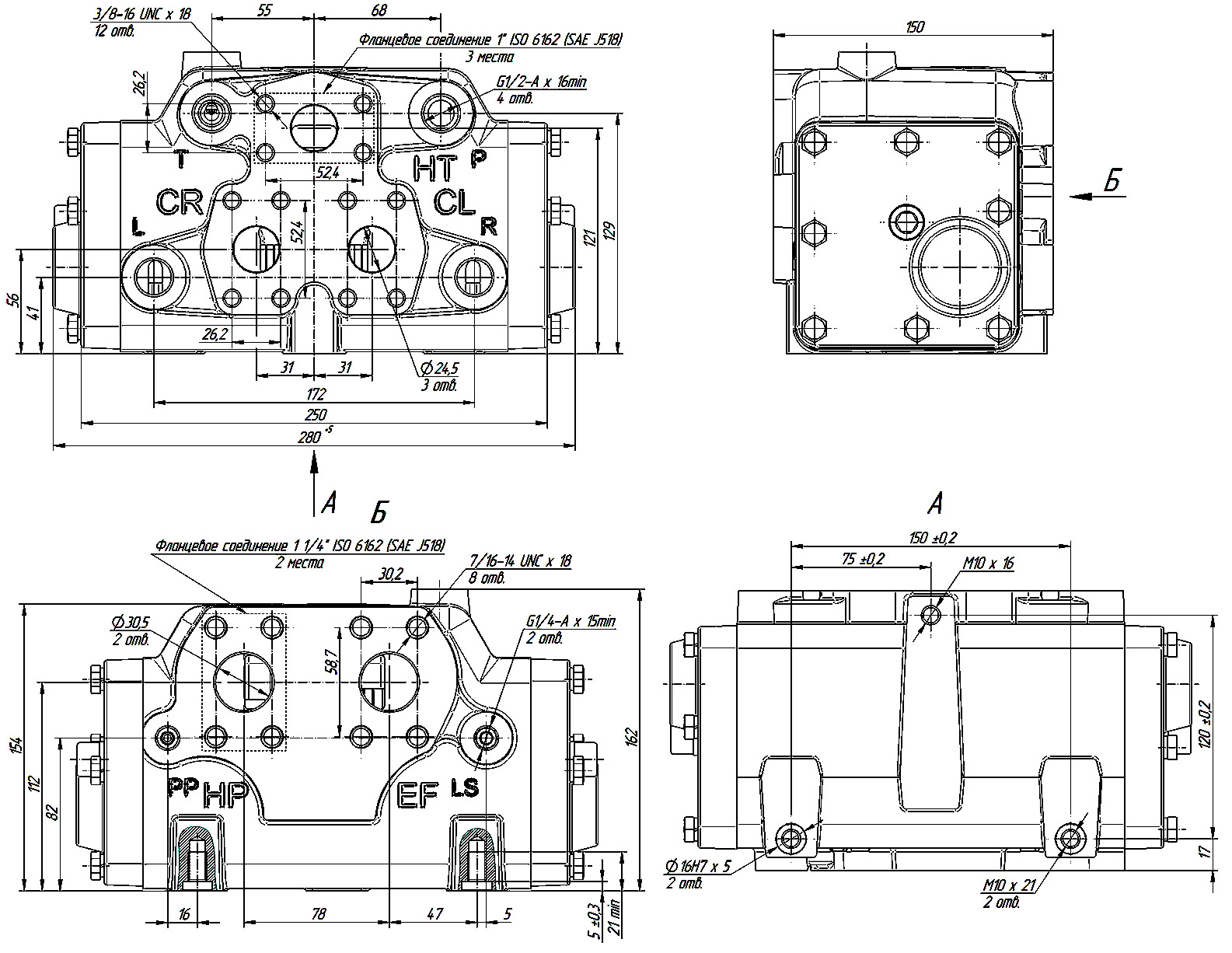

Габаритные и присоединительные размеры
Соответствие зарубежным аналогам
| Дозатор-плюс | Danfoss |
|---|---|
| УП-А | OSQA |
| УП-Б | OSQB |
